Если коротко — мультизональные VRF‑системы умеют одновременно и охлаждать, и обогревать разные зоны здания, экономя энергию и создавая комфорт там, где это нужно. В этой статье объясню, как они устроены, в чём их главное преимущество, какие ошибки стоит избегать при проектировании и как выбрать систему под конкретный объект. Никакой скучной теории, только практичные вещи и реальные советы. На сайте igc.com.ru вы подробнее узнаете о мультизональной VRF‑системе.
Я расскажу простым языком, но без упрощений. Будет немного технических деталей, таблица сравнения с другими системами, контрольный список для монтажников и несколько вариантов управления для типичных задач — от офиса до гостиницы. Поехали.
Что такое мультизональная VRF‑система и почему это не просто кондиционер
VRF — это сокращение от variable refrigerant flow, то есть переменный поток хладагента. Идея проста: один наружный блок с инверторным компрессором подаёт хладагент по сети труб к множеству внутренних блоков. Каждый внутренний блок регулирует свою производительность, поэтому зоны получают ровно столько холода или тепла, сколько нужно.
Когда говорят “мультизональная”, имеют в виду способность обслуживать множество комнат или зон с разными требованиями одновременно. Если вам нужно, чтобы в переговорной было прохладно, а в коридоре — чуть теплее, VRF справится без лишних затрат и шумных систем.
Ключевые особенности
Коротко и по сути: инверторный компрессор, модулируемая подача хладагента, разные типы внутренних блоков, возможность рекуперации тепла между зонами. Эти особенности дают гибкость в распределении энергии и высокий комфорт.
Важно понимать: VRF — это инженерная система, требующая грамотного проектирования и точной наладки. При правильном подходе она служит долго и экономично, при ошибках может работать неэффективно и дорого обходиться в обслуживании.
Компоненты мультизональной VRF‑системы
Разберём основные узлы по полочкам, чтобы стало ясно, из чего всё это состоит и за что каждый элемент отвечает.
Наружный блок
Это «сердце» системы: инверторный компрессор, конденсатор и управляющая электроника. Наружный блок может быть модульным — несколько блоков объединяются в одну систему, увеличивая общую мощность и гибкость расположения.
Внутренние блоки

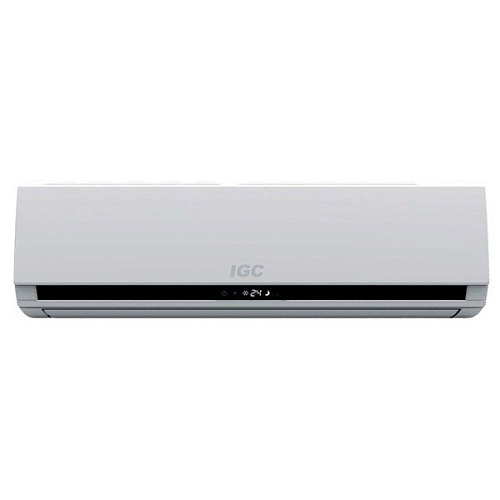

Типы внутренних блоков широкие: настенные, кассетные, канальные, напольно‑потолочные. Выбор зависит от дизайна помещения, акустических требований и необходимости скрытой установки. Каждый блок имеет собственный термостат и регулятор потока хладагента.
Распределительные элементы
Трубопроводы, коллекторы, распределительные клапаны и, при необходимости, branch‑boxes — всё это обеспечивает подачу и управление хладагентом к каждой зоне. В системах с рекуперацией тепла есть дополнительная арматура, которая перенаправляет тёплый хладагент туда, где нужно отопление.
Как мультизональная VRF‑система работает на практике
Представьте бизнес‑центр: на южной стороне летом окна прогреваются, а на северной стороны — прохладнее. VRF видит запросы от внутренних блоков и подаёт туда хладагент с нужной температурой и давлением. Если одна зона требует отопления, а другая — охлаждения, систему с рекуперацией тепла можно настроить так, чтобы тепло от охлаждаемой зоны напрямую использовалось для обогрева другой.
Это не магия, а перенаправление энергии на уровне хладагента. В результате вы избегаете лишней работы компрессора и экономите электричество.
Режимы работы
- Охлаждение — наружный блок отводит тепло наружу.
- Отопление — наружный блок добывает тепло из внешней среды (в тепловых насосах) и подаёт в внутренние блоки.
- Рекуперация тепла — одновременное охлаждение и нагрев в разных зонах с обменом энергии между внутренними блоками
Преимущества и ограничения
Здесь перечислю главные плюсы и те моменты, о которых стоит помнить, чтобы не получить проблемы потом.
Плюсы
- Гибкость: разные зоны — разный микроклимат.
- Энергоэффективность: инвертор и модуляция мощности сокращают перебои и пиковые нагрузки.
- Комфорт: плавный контроль температуры и низкий уровень шума внутренних блоков.
- Компактность: меньше воздуховодов по сравнению с центральными системами.
- Возможность одновременного нагрева и охлаждения при установке рекуперации тепла.
Ограничения и подводные камни
- Требует точного проектирования гидравлики и трассировки труб.
- Первоначальная стоимость выше, чем у простых сплит‑систем, но окупаемость часто быстрее за счёт энергосбережения.
- Ограничения по длине трасс и перепаду высот, зависящие от производителя.
- Необходим квалифицированный сервис и знание логики работы системы для проведения ремонта.
Таблица: сравнение VRF с другими системами кондиционирования
| Параметр | Мультизональная VRF | Центральный чиллер + фанкойлы | Несколько сплит‑кондиционеров |
|---|---|---|---|
| Гибкость зон | Очень высокая | Высокая | Низкая |
| Энергоэффективность | Высокая при грамотном проекте | Высокая при больших зданиях | Низкая |
| Шум в помещениях | Низкий | Низкий при хорошей системе воздуховодов | Средний/высокий |
| Инсталляция | Сложная, требует точности | Очень сложная, большой объём работ | Простая |
| Стоимость для малого офиса | Средняя/высокая | Очень высокая | Низкая |
Проектирование и монтаж: что важно учесть
Ниже — список ключевых моментов, которые влияют на работу системы. Пропустить любой из них — значит рисковать комфортом и расходами в будущем.
Контрольные точки при проектировании
- Определите зоны с разными требованиями по температуре и графику работы. Это основа зонирования.
- Рассчитайте теплопотери и холодопроизводительность для каждой зоны. Нельзя ориентироваться только на количество квадратных метров.
- Учтите длину трасс и перепады высот — для крупных объектов лучше выбирать производителя с расширенными лимитами.
- Выберите тип внутренних блоков в зависимости от архитектуры и акустики помещения.
- Запланируйте сервисные доступы и монтажные площадки для наружных блоков.
Монтаж и пусконаладка
Монтаж должен выполняться по шагам: корректная сварка и изоляция трубопроводов, вакуумная откачка системы, заправка хладагентом по методике производителя, программирование наружного и внутренних блоков. Пусконаладка — обязательный этап, без него система не раскроет потенциал и может быть энергорасточительной.
Проверьте протоколы и запросите обучение для обслуживающего персонала: знать как переключить режим, прочистить фильтры и интерпретировать ошибки — важно для долгой и корректной эксплуатации.
Управление и автоматика: от простого пульта до интеграции в BMS
Управлять VRF можно по-разному: локальные пульты у каждого внутреннего блока, центральный контроллер, либо интеграция в здания BMS. Выбор зависит от задач и бюджета.
Типовые сценарии управления
- Автономный режим: каждый блок управляется локально — удобно для небольших объектов.
- Централизованный контроль: единый график работы и мониторинг — полезно для офисов и магазинов.
- Интеграция с BMS: оптимизация по времени, расписанию, присутствию людей и наружной погоде.
При интеграции важно проверить протоколы связи (Modbus, BACnet и др.) и совместимость с выбранной системой управления здания.
Эксплуатация, обслуживание и распространённые ошибки
Чтобы система работала долго и эффективно, нужен регулярный уход. Простой список действий поможет избежать большинства проблем.
Рекомендации по обслуживанию
- Проверка фильтров и их чистка каждые 1–3 месяца в зависимости от условий.
- Ежегодный сервис наружного блока — проверка компрессора, вентиляторов и трубопроводов.
- Контроль по протоколам ошибок и анализ энергопотребления хотя бы раз в сезон.
- Проверка герметичности и уровня хладагента раз в 2–3 года или при падении производительности.
Частые ошибки и как их избежать
- Неправильный расчёт мощности: решение — точный расчёт теплопотерь.
- Длинные трассы без учёта производителя: решение — выбирать оборудование с подходящими лимитами или менять расположение наружных блоков.
- Отсутствие пусконаладки: решение — включить в договор обязательную пусконаладку и обучение персонала.
Стоимость и окупаемость
Покупка мультизональной VRF‑системы — вложение. Начальные затраты выше, чем у простых сплитов, но эксплуатационные расходы ниже. Окупаемость зависит от режима работы здания, тарифов на электроэнергию и уровня автоматизации.
Для объектов с разнородными требованиями к микроклимату (гостиницы, офисы, торговые центры) экономия на электроэнергии и улучшение комфорта дают хорошую экономическую эффективность в течение нескольких лет. Для маленького частного дома возможно, что проще и дешевле подойдет другая система — всё зависит от задач.
Короткие советы по выбору
Чтобы не ошибиться, запомните простые правила при выборе VRF:
- Закажите расчёт теплопотерь у профильного инженера.
- Сравните предложения по не только цене оборудования, но и стоимости монтажа и обслуживания.
- Уточните лимиты по длине трасс и высоте подъёма у выбранного производителя.
- Планируйте сервисные площадки и доступ к наружным блокам заранее.
- Если нужна одновременная отопление и охлаждение — выбирайте систему с рекуперацией тепла.
Вывод
Мультизональные VRF‑системы — современное и гибкое решение для зданий с различными климатическими требованиями. Они дают высокий комфорт, экономию энергии и удобство управления, если спроектированы и смонтированы правильно. Это не волшебная коробка: чтобы раскрыть преимущества, нужна грамотная инженерия и регулярное обслуживание.
Если вы планируете реконструкцию или строительство, начните с чёткого технического задания и расчёта теплопотерь. А дальше — выбирайте оборудование и проектные решения, которые подходят именно вашему объекту. При правильном подходе VRF‑система станет надёжным инструментом для создания комфортного климата и снижения расходов.
